KORLOY, a empresa líder na indústria de ferramentas de corte.
Informações
5 tipos de fresas de topo para materiais compostos - Fresa de topo KORLOY exclusiva CFRP / GFRP
2019.05.30
210

왼쪽부터 CCLR, CCRR, CCDR, CCR, CCHR

CCLR, CCRR, CCDR, CCR, CCHR



Material Composto é aquele com caráter avançado, misturando dois ou mais materiais diferentes.
Existe CFRP, que é baseado em fibra de carbono e resina, e GFRP, que é baseado em fibra de vidro e resina, como representativos com características como peso leve, característica mecânica superior, anticorrosão fina e excelente resistência à fadiga.



Para usinar esses materiais compostos, uma grande quantidade de cavacos de dispersão que não é semelhante à usinagem de metais em geral serão ocorridos. Como a fibra reforçada possui características de alta dureza e menos condutividade de calor, ocorre um calor severo e acelera o desgaste na ferramenta. O alto módulo de elasticidade dos materiais e a característica desigual de fontes mistas também causam forte vibração, e seu elemento estrutural produz defeito de processamento, como descamação, quebra e rebarba.



Esteja preparado com revestimento de diamante
Para resolver os sintomas típicos, acima mencionados, em usinagens de materiais compostos, a KORLOY sugere sua solução exclusiva; O Revestimento Nano Cristalino Diamante (NCD). O revestimento NCD, que é mais duro do que a Hv 8.000, é um revestimento de Nano Diamante de alta dureza que ajuda a minimizar o desgaste da ferramenta e evita os defeitos de processamento, garantindo maior vida útil da ferramenta. A aderência melhorada entre o substrato e a camada de revestimento é a outra chave da tecnologia de revestimento exclusiva da KORLOY para resolver também o problema de descamação. A estrutura de borda otimizada implementada na fresa de topo também garante menor carga de corte e minimiza os problemas de descamação e rebarbas.



Fresa de topo exclusiva para materiais compostos
Kwanghyun Kang, pesquisador sênior do departamento KHME da KORLOY, mencionou que,
"Para usinar materiais compostos, desgaste rápido na ferramenta e baixa rugosidade da superfície na peça de trabalho são problemas comuns devido à característica dos materiais. Como é difícil lidar com ferramentas típicas nesses materiais, é necessário preparar ferramentas especializadas e soluções especiais de processamento. Espera-se que haja mais aplicação de material composto na indústria de alta tecnologia, como a indústria aeroespacial, e mais demanda de ferramentas exclusivas para usiná-los. O pensamento foi o início do desenvolvimento da nova linha de produtos."



A KORLOY introduz 5 tipos de fresas de topo com revestimento NCD para lidar com o processamento de materiais compostos. A CCDR é uma fresadora de topo de hélice dupla que pode ser aplicada ao perfilamento e abertura de ranhuras com seu design fino para corte comprimido que minimiza a exploração da superfície na seção superior e inferior de uma peça de trabalho. A CCR é uma fresa de topo de desbaste implementada em projeto de aresta de corte para baixa carga de corte e vibração, e tem como seu alvo perfilamento, ranhuramento e ranhura de placa fina. O CCHT foi aplicado com Multi cortes e design para melhorar a resistência das bordas, e está disponível para a ferramenta manual e máquina CNC para aplicação de desbaste de alta eficiência. A CCLR e a CCRR são fresas de topo de corte preciso com baixa hélice e minimizam o corte de fibra e rebarba na superfície da peça de trabalho com baixa carga de corte em sua direção axial.





A força de corte é gerada em direção ao meio da peça de trabalho, minimizando a rebarba na seção superior e inferior das peças de trabalho. Na direção de uma aresta de corte, a borda superior corta a peça de trabalho para baixo e a borda inferior corta a peça de trabalho para cima.





O design da aresta de corte de diamante encurta o comprimento das arestas onde o corte real é feito e reduz a carga de corte durante a usinagem.
O formato da aresta de corte também ajuda a força de fixação, uma vez que aumenta a força de corte para baixo.

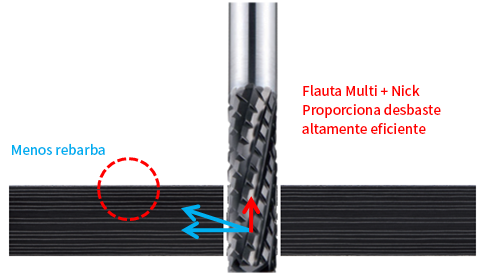

Com a implementação de design Multi Flute & Nick para melhorar a resistência das bordas e garantir um desbaste de alta eficiência. O ângulo de baixa hélice aplicado também ajuda a evitar rebarbas na parte superior das peças de trabalho.





Corte múltiplo (6, 8) permite processar usinagem precisa de alta eficiência.
O formato da aresta de corte também ajuda a força de fixação, uma vez que aumenta a força de corte para baixo.

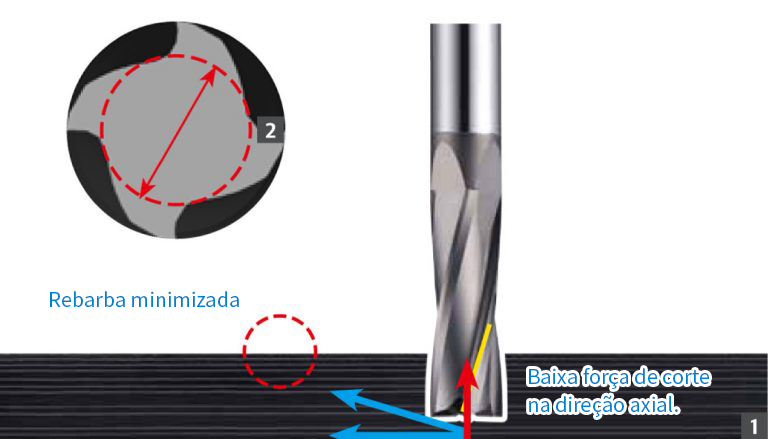

1. Minimiza a força de corte na direção axial com baixo ângulo de hélice para evitar a geração de rebarbas, mas maximiza a força de corte na direção do corte.  2. O novo design aumenta a força da ferramenta e minimiza a vibração.







[Fonte] MFG : A revista para manufatura  http://www.mfgkr.com/archives/10256
